HDP 15-225 产品特点：
●更干燥的压缩空气
热气旁通阀可保证低负载情况下性能可靠
高效率水分，除水效率达 99%
出口压缩空气相对湿度低至 10%
●更节能
较相同处理量壳管式冷干机，能耗可降低 50%
更优化的制冷系统
高效 R134a 和 R410A 环保无氟制冷剂
●更可靠
工业级进口三菱电机或丹佛斯制冷压缩机
数字式显示器，集露点显示与故障报警于一身
优化管路设计，人工焊点仅 4 个
每台机器出厂前均进行压缩空气、氦气及制冷剂三级检漏测试电子排水阀
|
系统原理图 |

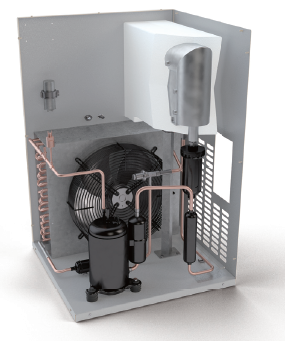

内部结构图 |
|
 |
|
1. 制冷压缩机 2. 风冷冷凝器 3. 电机风扇 4. 蒸发器 5. 气水分离器 6. 排水阀 。 |
7. 膨胀阀 8. 干燥过滤器 9. 气液分离器 10. 空气热交换器 11. 露点显示器 12. 高压保护开关 |
HDP 冷冻式干燥机技术参数
| 型号 | 处理气量 | 制冷剂 | 额定功率 | 电源 | 外形尺寸 (mm) | 重量 | 空气进出口 | ||
| m3 /min | W | V/Ph/Hz | 长 | 宽 | 高 | kg | 尺寸 | ||
| HDP15 | 1.5 | R134a | 360 | 230/1/50 | 550 | 370 | 800 | 32 | G1" |
| HDF 21 | 2.1 | R134a | 364 | 230/1/50 | 550 | 370 | 800 | 36 | G1" |
| HDP35 | 3.5 | R410A | 951 | 230/1/50 | 520 | 500 | 800 | 60 | G1" |
| HDP45 | 4.5 | R410A | 988 | 230/1/50 | 550 | 600 | 980 | 68 | G1.5" |
| HDP60 | 6 | R410A | 1000 | 230/1/50 | 550 | 600 | 980 | 75 | G1.5" |
| HDP75 | 7.5 | R410A | 1125 | 230/1/50 | 900 | 600 | 980 | 85 | G2" |
| HDP90 | 9 | R410A | 1674 | 230/1/50 | 1025 | 750 | 1000 | 120 | G2" |
| HDP115 | 11.5 | R410A | 1700 | 230/1/50 | 1025 | 660 | 1120 | 130 | G2.5" |
| HDP150 | 15 | R410A | 1900 | 230/1/50 | 1025 | 660 | 1120 | 135 | G2.5" |
| HDP175 | 17.5 | R410A | 2220 | 230/1/50 | 1025 | 660 | 1120 | 150 | G2.5" |
| HDP225 | 22.5 | R410A | 2610 | 230/1/50 | 1025 | 660 | 1120 | 155 | G2.5" |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
